CT20弹簧操动机构动作原理
发布时间:2012-11-20 10:29:00    被阅览数: 8821

CT20弹簧操动机构动作原理
    CT20型弹簧操动机构(图1、图2、图3)利用电动机给合闸弹簧储能,断路器在合闸弹簧的作用下合闸,同时使分闸弹簧储能。储存在分闸弹簧的能量使断路器分闸。
分闸动作过程

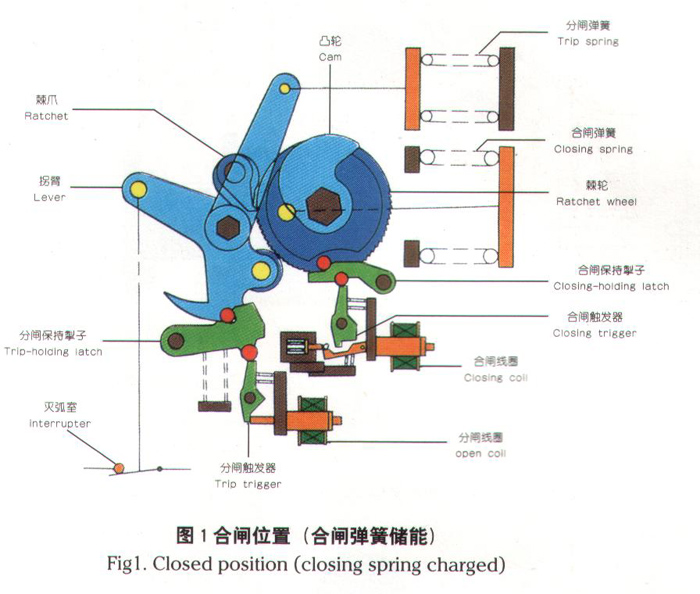

图1所示状态为开关处于合闸位置,合闸弹簧已储能(同时分闸弹簧也已储能完毕)。此时储能的分闸弹簧使主拐臂受到偏向分闸位置的力,但在分闸触发器和分闸保持掣子的作用下将其锁住,开关保持在合闸位置。
